| XHT型灰渣脫水倉 |
|
商品描述： |
|
XHT型灰渣脫水倉主要用于火力發電廠鍋爐爐渣、石子煤及其他固液混合物的脫水、中轉儲存爐渣或從磨煤機排出的石子煤經水力噴射器（或渣漿泵）提升至脫水倉，待堆放至滿倉后由設備進行靜態析水，濕渣由設備下部排渣口卸出裝車。脫水倉一般采用兩臺布置方式，在一臺充填物料時，另一臺可以同時排水和卸料。從脫水倉排出的溢流水進入可回用的閉式循環系統，故脫水倉應附屬配置相應的澄清及存水設備，使溢流水經沉清處理后作為鍋爐沖渣系統水源，從而滿足節水及減少環境污染的要求，在沉清、緩沖地沉積的細灰經排污泵回輸脫水倉內。
XHT型灰渣脫水倉主要由倉體、分粒器、底流擋板、脫水裝置、反沖洗系統、底部排渣門、上部連接平臺、振動器、料位指示器、鋼支架、操作運行平臺及控制室等組成。
本產品特點:
● 可處理鍋爐排渣系統的連續排渣。
● 進漿分配槽配置合理，與倉頂料位計聯鎖實現兩倉進漿的自動切換。
● 脫水裝置采用不銹綱材料制造，具有抗腐蝕、防結垢的特性，正常析水時間不大于8小時，濕渣含水率小于25%。
● 脫水裝置(析水元件)采用上、中、下三段沖洗方式，使濾板沖洗面積達到100%，提高析水元件的使用壽命。
● 底部氣動或液動排渣運行安全可靠，閘板可任意開放，倉體靜態析水閥門關閉后長期無泄漏。
● 與底部排渣門配套的自動卸料裝置可實現不移動承運渣車的一次性裝填。
● 頂部平臺上設置的起吊裝置可方便檢修及易損部件的更換。
● 高寒地區，設備可配置適宜的電加熱保溫裝置。
● 設備采用控制室內集中控制方式，各相關控制點均實現相應聯鎖。
XHT型灰渣脫水倉主要技術參數表
|
型 號 |
|
XHT-5.4 |
XHT-6 |
XHT-7.6 |
XHT-10 |
XHT-12 |
|
倉 體 直 徑 |
m |
Φ5.4 |
Φ6 |
Φ7.6 |
Φ10 |
Φ12 |
|
最 大 容 積 |
m3 |
75×2 |
115×2 |
240×2 |
560×2 |
950×2 |
|
儲 存 容 積 |
m3 |
64×2 |
100×2 |
215×2 |
515×2 |
855×2 |
|
脫 水 時 間 |
h |
6-8 |
|
脫水后渣含水率 |
% |
<25 |
|
溢流水水質 |
p.p.m |
≤2000 |
|
電 源 |
|
N≤15Kw 380V 50Hz三相四線制 |
|
氣 源 |
|
P=0.6-0.8Mpa Q=0.3m3/min |
|
反沖洗水源 |
|
P=0.6-0.8Mpa Q=0.3m3/min |
|
料 位 計 |
型 號 |
UZZ-02(數字重錘式或用戶選定) |
|
|
數量(臺） |
1 |
|
倉體振動器 |
型 號 |
CZ1000 |
|
|
數量(臺） |
2 |
2 |
3 |
3 |
3 |
|
倉 體 自 重 |
t |
35 |
42 |
60 |
98.5 |
135 |
|
支 架 自 重 |
t |
32 |
38 |
48 |
102 |
115 |
|
荷 重 |
t/柱 |
40 |
60 |
120 |
270 |
450 |

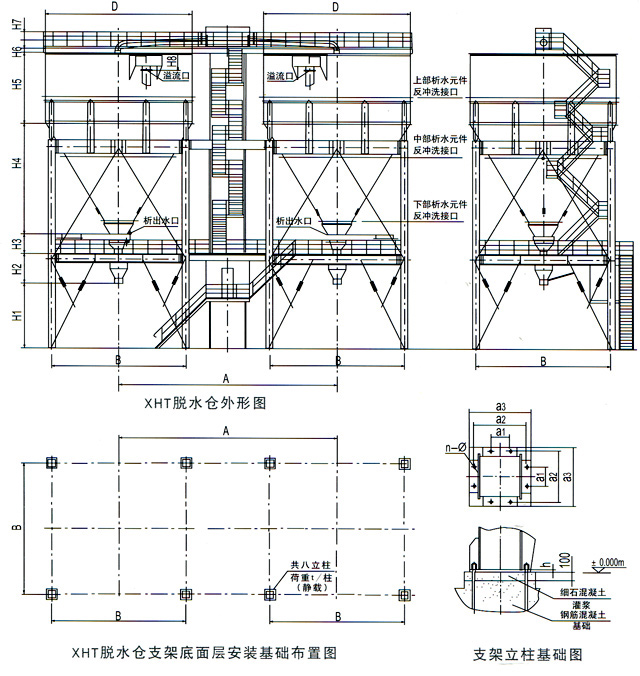

XHT型灰渣脫水倉外形安裝尺寸表
| 參 數 |
XHT-5.4 |
XHT-6 |
XHT-7.6 |
XHT-10 |
XHT-12 |
倉
體
外
形
尺
寸
mm
|
D(外徑） |
Ф5420 |
Ф6020 |
Ф7620 |
Ф10020 |
Ф12020 |
| A |
8000 |
9000 |
1000 |
1500 |
1500 |
| H1 |
由用戶根據運載工具高度高（一般4000-5000） |
| H2 |
900 |
1150 |
1400 |
1400 |
1400 |
| H3 |
1150 |
1150 |
1400 |
1400 |
1400 |
| H4 |
4156 |
4413 |
4878 |
7860 |
9590 |
| H5 |
2010 |
3000 |
3220 |
5000 |
5000 |
| H6 |
290 |
290 |
340 |
400 |
400 |
| H7 |
1200 |
1200 |
1200 |
1200 |
1200 |
| H8 |
1100 |
1234 |
913 |
1205 |
1145 |
|
基
礎
布
置
尺
寸
mm
|
B |
4980 |
5553 |
7040 |
9248 |
11090 |
| h |
25 |
25 |
25 |
30 |
40 |
| a1 |
220 |
270 |
360 |
230 |
265 |
| a2 |
450 |
470 |
560 |
620 |
710 |
| a3 |
500 |
550 |
650 |
720 |
850 |
| n-Ф |
8-Ф27 |
8-Ф30 |
8-Ф30 |
8-Ф34 |
8-Ф40 |
|
析水元件沖洗接口 |
PN1,DN100 |
PN1,DN100 |
PN1,DN100 |
PN1,DN100 |
PN1,DN100 |
|
溢 流 口 |
PN0.25,DN250 |
PN0.25,DN350 |
PN0.25,DN400 |
PN0.25,DN500 |
PN0.25,DN500 |
|
析 出 水 口 |
PN1,DN150 |
PN1,DN200 |
PN1,DN200 |
PN1,DN250 |
PN1,DN250 | | |
|
|
|
